El estándar Passivhaus en Carabanchel 34
Carabanchel, Madrid: [ubicación]
Edificio de viviendas : [uso]
En uso : [estado]
2016 :[año]
COAM 2020 :[premios]
Edificio de viviendas : [uso]
En uso : [estado]
2016 :[año]
COAM 2020 :[premios]
![](https://freight.cargo.site/t/original/i/67aacfae1419e821018dda9b2dcb5da49f79608788ae552efe52ddf78e326c47/passivhaus-logo_new_NEGATIVO.png)
Carabanchel 34 es un hito de la vivienda pública y social.
Edificado bajo los criterios del estándar Passivhaus como el primer
residencial colectivo de consumo casi nulo (ECCN o nZEB) del Ayuntamiento de
Madrid, el proyecto logra la certificación gracias a un rendimiento excelente en
cuanto aislamiento, estanqueidad y eficiencia a nivel energético.
Sus prestaciones están
fuera de duda:
-Demanda energética anual de calefacción/refrigeración por
superficie útil de 9 kWh y 7kWh m²/año, muy por debajo de los 44,6 kWh/m²/año
que se exige como máximo para un edificio de eficiencia energética A, la más
alta del mercado.
-Más del 60% de reducción de la demanda
energética respecto a un edificio que cumpla únicamente con el Código Técnico
de la Edificación (CTE).
-Alto grado de confort térmico interior tanto en
la estación fría como en la cálida, con un rango de confort de 20-25ºC y
aire de calidad excepcional 24 horas.
Este es un edificio
demostrativo de que la vivienda pública puede adelantar a la promoción privada
en cuanto a confort, facilidad de mantenimiento, rentabilidad económica y
social, reducción del gasto energético y descarbonización.
Desde R_lab,
compartimos las estrategias utilizadas en Carabanchel 34 con la
intención de fomentar la adopción de los criterios Passivhaus y del diseño de
edificios de consumo casi nulo por parte de promotores públicos y privados.
Solo generalizando las
nuevas formas de construcción sostenible conseguiremos alcanzar la
neutralidad de las emisiones de carbono y trasladar a la sociedad el compromiso
de un sector realmente comprometido con la lucha contra el cambio climático.
1. Análisis de sombras
2.

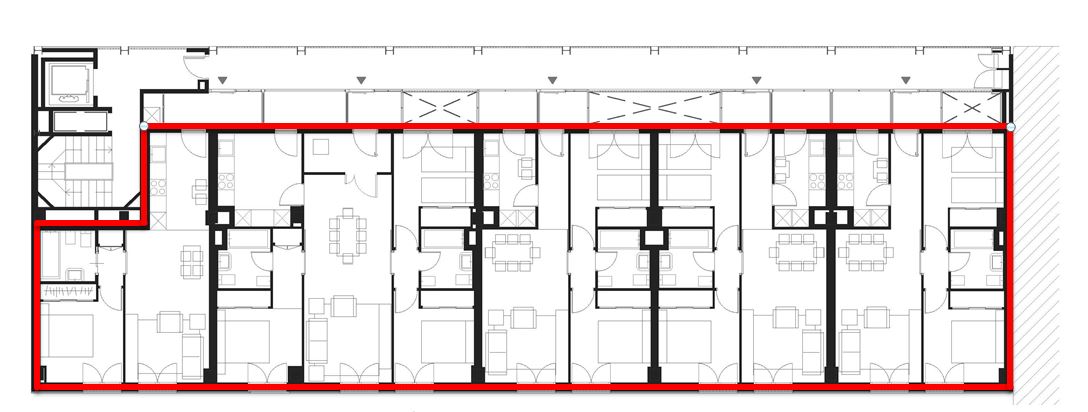

Balance energético de la envolvente
![](https://freight.cargo.site/t/original/i/c847f5c3ff46cf5c61f33340dbd7e6d564a769fb886ba385b448901016bc8fdc/sombras-2.png)
![](https://freight.cargo.site/t/original/i/bf5354dc55f138b28a8f6938b885b284653595303316e3babac8f8795a4a7a51/sombras-1.jpg)
![](https://freight.cargo.site/t/original/i/5c0e84f3ccba9c63b7cebec6309a697ed8025c0fad2c657b76ca8da41e216bf6/envolvente-analisis.jpg)
3. Cerramientos verticales
4. Cerramientos horizontales
Sistema de sate norte
Espesor= 120+50mm
Usate=0,24W/m2K
λ= 0,035 W/mK -Lana de roca
Fachada ventilada sur
Espesor=100+50mm
Espesor= 120+50mm
Usate=0,24W/m2K
λ= 0,035 W/mK -Lana de roca
Fachada ventilada sur
Espesor=100+50mm
Uvent=
0,26
W/m²K
λ= 0,034 W/mK -Lana de roca
λ= 0,034 W/mK -Lana de roca
Cubierta
Espesor= 120+80mm
Ucub=0,18W/m2K
λ= 0,035 W/mK -XPS
Planta primera
Espesor= 120+50mm
Ucub=0,20W/m2K
λ= 0,036-35 W/mK -Lana de roca + XPS
5.
Cerramientos translúcidos
6.
Protecciones solares en la fachada sur
Carpinterías
UW=0,99W/m2K
Uf= 1,00W/m2K
UW=0,99W/m2K
Uf= 1,00W/m2K
Ug= 0,70 W/m²K g=0,5
3+3/12A/4/12A/3+3
Puerta de entrada
Udoor= 1,00 W/m2K
Uf= 1,00W/m2K
Up=1,00W/m2K
3+3/12A/4/12A/3+3
Puerta de entrada
Udoor= 1,00 W/m2K
Uf= 1,00W/m2K
Up=1,00W/m2K
![](https://freight.cargo.site/t/original/i/f9bdc755f48380bde30ba676fdd46b1767a07a864367f464edde279227112f67/proteccion-solar-1.jpg)
![](https://freight.cargo.site/t/original/i/43eecbbaebe5af847e51598280a4efc514fc1ebacff5d2ced07e340daa244c89/proteccion-solar-2.jpg)

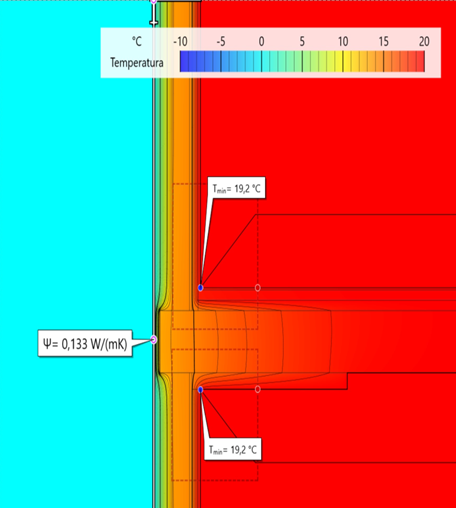

7. Análisis de puentes térmicos en la fachada sur
8. Análisis de puentes térmicos en la fachada norte
![](https://freight.cargo.site/t/original/i/5a7052db9412edeccf9f51029b591473531b675d7beee141a9815f2cbcf8a302/puesntes-trmicos.png)
![](https://freight.cargo.site/t/original/i/2d74f44b704655b49e7cdee283bc67acdb9e6c63bb4bcb4a41e2ed644fccd440/puesntes-trmicos.png)

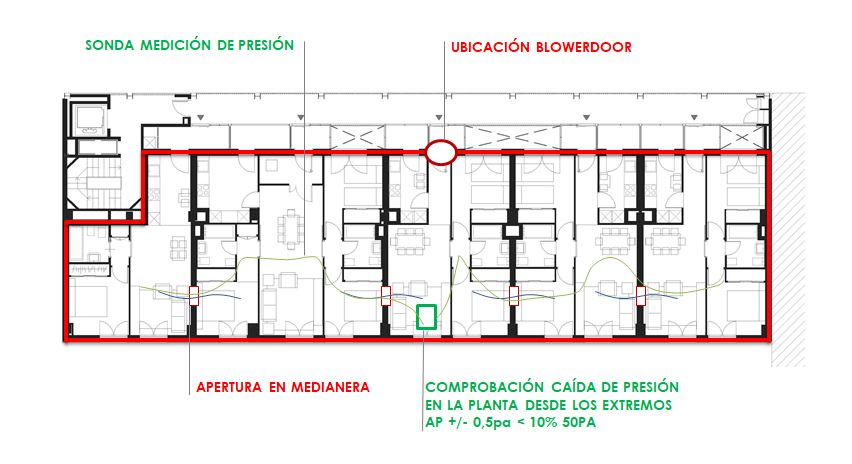

9. Test de hermeticidad Blower Door
10. Instalaciones
10.1. Recuperador de calor para la ventilación
![](https://freight.cargo.site/t/original/i/90285807acca787c7291e2f27c789f4fe50aba15fcc1922c20472a73b08fba7e/recuperador-de-calor.png)
10.2. Climatización
10.3. Renovables y ACS
Bomba
de calor : 3,1kw frio/3,6kw calor
Radiador eléctr.750w /2x500w
Radiador eléctr.750w /2x500w
8
paneles térmicos/18m2 captación/51%
Caldera condensación/68Kw
Caldera condensación/68Kw
11. Balance energético
![](https://freight.cargo.site/t/original/i/db42ab7e952ccef4cd3a36be8f62a07e3c6393aa7ed744a9a52393f94f18ac3e/balance-energetico.jpg)
12. Inversión(CTE vs. Passivhaus)
Rentabilidad y retorno económico extraordinarios de un edificio CTV vs un edificio ECCN Passivhaus.
![](https://freight.cargo.site/t/original/i/7c0c835819a5d110b39c95d3130933c92a823f993b7de3e968cbeb2a8ac2a51d/economia.png)
